1 試験片

Pt 板 0.8t + Pt 線 φ0.5  ( 白金 プラチナ )

2 使用機器 HSW-02A スポット溶接機
3 使用電極 HSW-FB2(平板電極)、PSW-P2(溶接スティック)
4 機器設定

写真の通りの電圧とパルス幅ボリウム位置にて溶接しました。

5 溶接状況 スポット溶接時にPt線が電極に溶着する傾向がありましたのでHSW-PC1パワーコントローラを加えて、電圧を少し低減させた方がよいかもしれません。

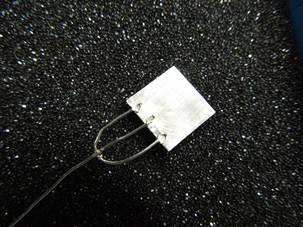

6 写真
テスト実施年月:平成24年5月
