1 試験片

リン青銅板(C5210)厚み0.6mm)のΦ1mmの穴に 鉄ピン(S45C又はSKD11)

2 使用機器 HSW-03 スポット溶接機
3 使用電極 HSW-EB1(棒状電極)、PSW-P2(溶接スティック)
4 機器設定

最適条件を求めるためにいくつか試しましたが、ワークと電極の接触が不安定なためにテストピースでは、スプラッシュが発生し不良化しました。確実に電極をワークに当てるためには、専用電極を製作する必要があります。

5 溶接状況 スポット溶接では部品を押し付けた際、フランジ部分に電流が集中発熱しますので、母材の穴部分では溶接されません。3箇所の溶接は、穴をあけずにスタッド溶接を利用するのがよいかと思います。

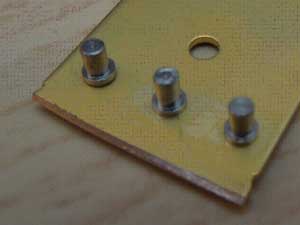

6 写真
テスト実施年月:平成24年8月
