1 試験片

ANRITSU製 温度センサープローブ 破断部の溶接

2 使用機器 HSW-03 スポット溶接機
3 使用電極 HSW-TC1(熱電対用ピンセット電極)
4 機器設定

11V, 0.4mS シーム溶接モードにて溶接しました。テストピースが一点でしたので、溶接強度を上げるための限界点を見つけるために実際に溶接により破断させることができませんでした。溶接強度についてはこれより上げることも下げることも可能です。

5 溶接状況 破断部分を重ねることができれば、その部分を溶接することは可能とおもわれました。溶接前に、溶接部分の酸化膜を削り落としてから溶接しました。

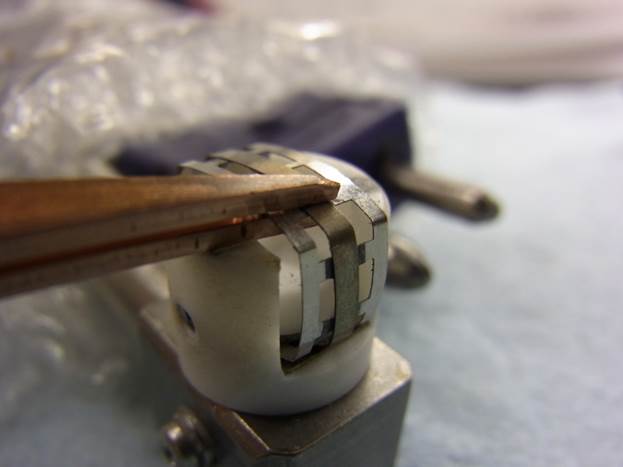

6 写真
テスト実施年月:平成23年11月
