1 試験片

SUS304 2.0t 板 + SUS304 φ0.8~2.0

2 使用機器 HSW-03
3 使用電極 HSW-EB1(2本使用カスタム電極)+HSW-FB2平板電極
4 機器設定 25V 、 3mS ~ 30mS シーム溶接モードにて複数回溶接
5 溶接状況 充分な機械的強度が得られた。SUS線材を保持する電極と、溶接する点までの距離を短くしないと、線材が赤熱する部分が長くなり、熱変性部分も長くなってしまう。

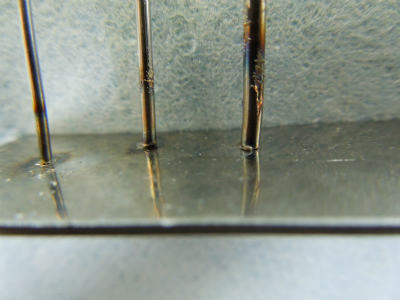

6 写真 SUS板と線の突合せ溶接ステンレス板にステンレス線の木口を溶接する
テスト実施年月:平成 25年12 月
