SUS304 0.1t φ8.0パイプ ＋φ0.5シース管熱電対 突合せ溶接
0.1tパイプの変形不可との条件下にて溶接
φ8.0パイプに編素線を巻き付け（＋）電極、HSW-TC1にてシース管熱電対を挟み 上記の機器設定にて 突合せ溶接しました。
| 1 | 試験片 | SUS304 0.1t φ8.0パイプ ＋φ0.5シース管熱電対 突合せ溶接 |
| 2 | 使用機器 | HSW-03 |
| 3 | 使用電極 | HSW-TC1(熱電対ピンセット電極）、カスタム電極（編素線巻き付け） |
| 4 | 機器設定 | 10V 、 0.6mS シーム溶接モードにて複数回溶接 |
| 5 | 溶接状況 | 0.1tパイプの変形不可との条件下にて溶接 φ8.0パイプに編素線を巻き付け（＋）電極、HSW-TC1にてシース管熱電対を挟み 上記の機器設定にて 突合せ溶接しました。 |

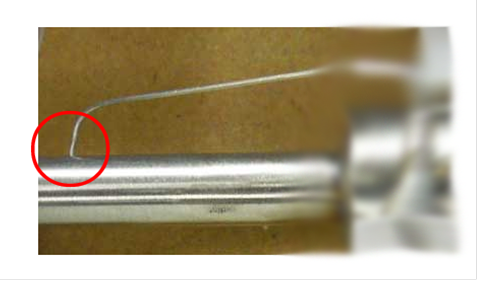

| 6 | 写真 | |
