1 試験片

耐熱被覆つきK熱電対φ0.3

2 使用機器 HSW-03 スポット溶接機
3 使用電極 HSW-TC1(熱電対ピンセット電極)
4 機器設定 7V 0.2mS 前後で溶接いたしました。
5 溶接状況 SW-03機の代わりにHSW-02A+HSW-PC1でも同様に溶接可能ですが、設定値が読めるHSW-03を使用しました。また、能力的にはHSW-01A+HSW-01Aでも可能ですが、パルス幅調整ができないため電圧調整のみで最適点を求めるのは困難でした。

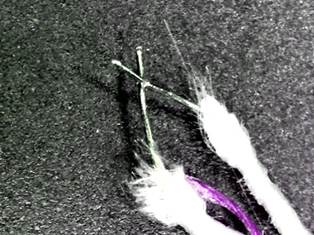

6 写真
テスト実施年月:平成23年11月
