パーソナル スポット溶接機 HSW-01A

スポット溶接機HSW-01A

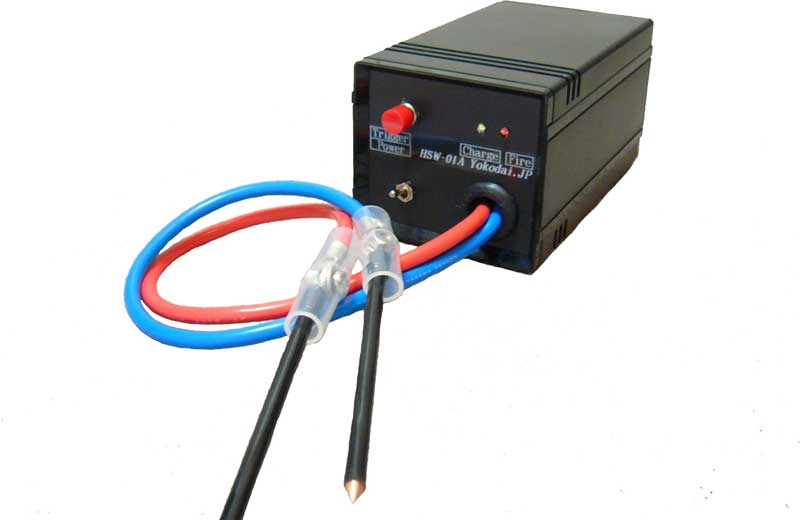

スポット溶接機 HSW-01A
  HSW-01A型 パーソナル・スポット溶接機は、工作好きの皆様が、半田ごての隣に置いて、卓上にてご使用いただける超小型スポット溶接機です。
  ステンレス線、ステンレス板など幅広く溶接することができます。電池タブの溶接は、幅3.2mmのニッケル板(HSW-N12)の溶接が可能です。※HSW-01Aでは、電池タブとしては0.08mm厚以下のニッケル板の溶接が可能です。

 大きなスポット径(ナゲット)が必要な場合や、太く厚い素材を溶接する場合は、HSW-02AもしくはHSW-03が必要です。 機種別の性能比較はこちら

スポット溶接機 HSW-01A正面

スポット溶接機 HSW-01A背面

正面:電源スイッチ(左下) 背面:フットスイッチコネクタ
トリガースイッチ(左上)     電源コネクタ(下)
電源インジケータ(緑LED)
溶接インジケータ(赤LED)

・トリガースイッチを押すと電極に通電し溶接実行。

 HSW-01A  仕様・定格

電源 (ACアダプタ)
AC100V , 50/60Hz,15VA
溶接機入力電圧 DC24V
電極電圧
最大DC24V
溶接容量
17 (Ws)
溶接サイクルタイム
8 秒(最大)
本体ケース材質
ABS樹脂・アルミ(パネル)
寸 法 突起物を除く
W85×D145×H75 (mm)
電極ケーブル長 350mm
重 量
705g(本体)
110g(電源アダプタ)
電源通電表示
緑色LED
溶接出力表示
赤色LED
故障警告
表示
電源ON かつ トリガースイッチ OFF時赤色LEDが連続点灯
連続運転許容時間
30分(室温35℃以下)

スポット溶接機 01A電源装置

電源ユニット

スポット溶接機 置き方見本

  パワー損失を抑えるため、HSW-01Aのケーブル長は、35cmと短いので、10cm程度の台の上に機器をセットして使用すると作業しやすくなります。

スポット溶接機 HSW-01A溶接ペン スポット溶接機 棒状電極
溶接ペン(標準添付) 棒状電極(オプション)

【安全】スポット溶接の火花や金属片の飛散から目を防御するために、利用時は保護眼鏡をご使用ください。また、スプラッシュから皮膚を保護するために、保護手袋等の着用もお勧めします。
