スポット溶接機 HSW-03

スポット溶接機 HSW-03溶接機外観写真
HSW-03 スポット溶接機



スポット溶接機 HSW-03


  本機はHSW-02A型機の溶接能力を2倍に高め、HSW-PC1パワーコントロール機能を内蔵した上、溶接電圧とパルス幅を数値表示するLCDパネルを備えたパーソナルスポット溶接機です。新たに「ダブルパルス」「シーム溶接」モードも備えました。 0.01mm以下の細線から厚手の金属まで手軽にしかも再現性の高い溶接を家庭用100V電源で行うことが可能です。

仕様・定格

溶接機入力電圧 DC30V
溶接電極電圧 最大 DC25.5V
溶 接 容 量
190 (Ws)
溶接サイクルタイム 0.2~8.3 秒 下に記載
ケース材質
SPCC t=1.0・Al t=1.0(パネル)
寸法(突起物を除く)
本体 260W×110H×210D (mm)
電極ケーブル長 700mm
重量
4920g (本体のみ)
280g(標準ACアダプタ)
LCDパネル表示
設定電圧(V)・溶接電圧(V)・
溶接パルス幅(mS)・溶接モード
溶接インジケータ
溶接準備完了(青色LED)
溶接出力(赤色LED)
故障ワーニング
インジケータ
電源ONかつトリガースイッチOFF時に赤色LEDが連続点灯
連続運転許容時間
制限なし(室温35℃以下)
但し、保護回路に従う
電源 (ACアダプター)

入力電圧:AC100V , 50/60Hz
最大電力:75W  出力電圧:30V
出力電流:最大2.4A
AC側ケーブル長:180cm
DC側ケーブル長:110cm

HSW-03リアパネル

 フットスイッチコネクター(左上) 標準電源コネクター(上)
 クーリングエアー排気口(下)

 ※連続使用時、保護回路の動作によりファンが増速します。

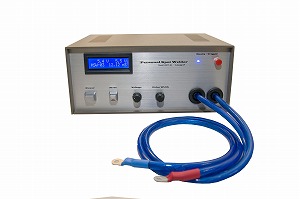

スポット溶接機 HSW-03機前面パネル写真

 電圧・パルス幅・溶接モードを表示するLCDパネルの下に、左から、電源スイッチ、モードスイッチ、電圧調整ツマミ、パルス幅調整ツマミ。右上は、溶接可能を示す青色LEDとトリガースイッチがあり、溶接電極への通電時に、LEDは赤色に光ります。 (詳しくは操作概要(PDF)をご覧ください。)

スポット溶接機 シームモードLCD写真 スポット溶接機 ローラー電極の写真

シームモードでローラー電極を使用メッシュを溶接


スポット溶接機 HSW-03 付属品

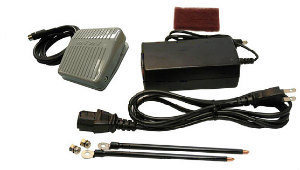

HSW-03 標準装備品

電源装置・フットスイッチ・溶接ペン・クリーナー
フットスイッチケーブル長:2m

モードスイッチ

 電源ON時は通常モードで起動します。1回押すとダブルパルスモード、さらに1回押すと シームモードになります。

通常モード】 トリガーにより溶接電流が流れます。
ダブルモード】 溶接主電流の前に、短時間の予備溶接電流を流してから、主電流を流します。
シームモード】 トリガースイッチが押されている間、間欠的に連続して溶接電流を流します。 <サイクルタイム参照>

 全てのモードで、設定電圧に達してから溶接が行われますので、安定した溶接結果が期待できます。 溶接後、次の溶接までの時間を サイクルタイム と呼びます。

パルス幅(mS) サイクルタイム(秒) HSW-03A機サイクルタイム
30 8.3 2.7
10 6.0 1.9
4.5 1.4
3.3 1.0
1.9 0.6
1.0 0.4
0.5 0.6 0.2
0.1 0.25 0.1
0.05 0.19 0.06

※負荷が重い場合は、サイクルタイムは長くなります。
※保護回路動作の場合,サイクルタイムは長くなります。
※オプション基板を装着したHSW-03A機のサイクルタイム(秒)を参考のため掲載しています。

金属製フットスイッチ Yokodai.JPスポット溶接機用
フットスイッチ PSW-F3P (受注生産品)

 工作機械の多い実験室や工場などの環境下での使用に耐えるケーブル長2.5メートルのフットスイッチで、HSW-03標準添付のフットスイッチと交換して使用します。(塗装色も変更しました)

 溶接30万回を超え製品寿命テストを実施。本体・電源・溶接性能すべてにわたって異常なし。 2010.7.1

【安全】溶接の火花や金属片の飛散から目を防御するために、利用時は保護眼鏡をご使用ください。また、スプラッシュから皮膚を保護するために、保護手袋等の着用もお勧めします。

 HSW-03では、フットスイッチが標準付属品です。

 ※付属のフットスイッチは従前の品より耐久性が優れ、ケーブルも2mに変更いたしました。これに伴い、フットスイッチ PSW-F3P (別売品)は受注生産に変更いたしました。 塗装色等が変更になる場合があります。




 映像は、溶接圧力を管理できるHSW-L1(溶接圧力記録装置)を付加しています。

スポット溶接機の溶接ケーブル接続

 溶接機本体から出ているケーブルと電極は、M5(外径5mm)のボルトナットで締結します。 使用している圧着端子は、14-5(外径14mm、穴径5mm)や8-5(外径8mm、穴径5mm)で、DIYショップなどでも容易に入手可能です。

生産用に HSW-03 機 より 速く連続して溶接を行いたい。
HSW-03 機より大きな溶接容量 の機種を必要とする。

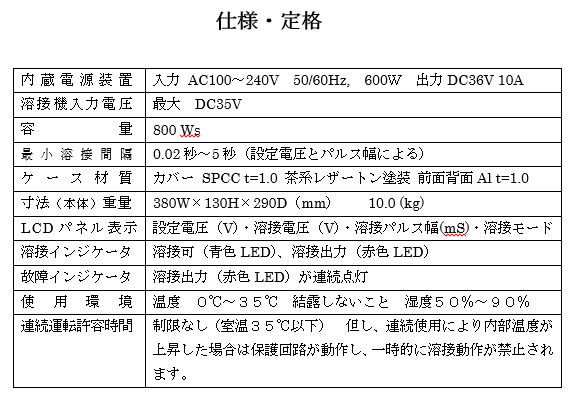

HSW-04 (受注生産)について、 メールにてお問い合わせください。

HSW-04 スポット溶接機(Yokodai.JP)
