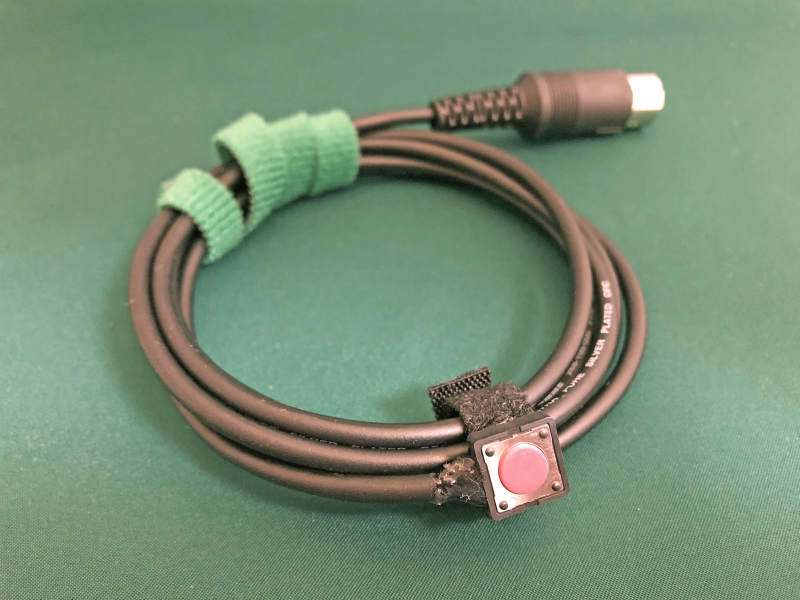

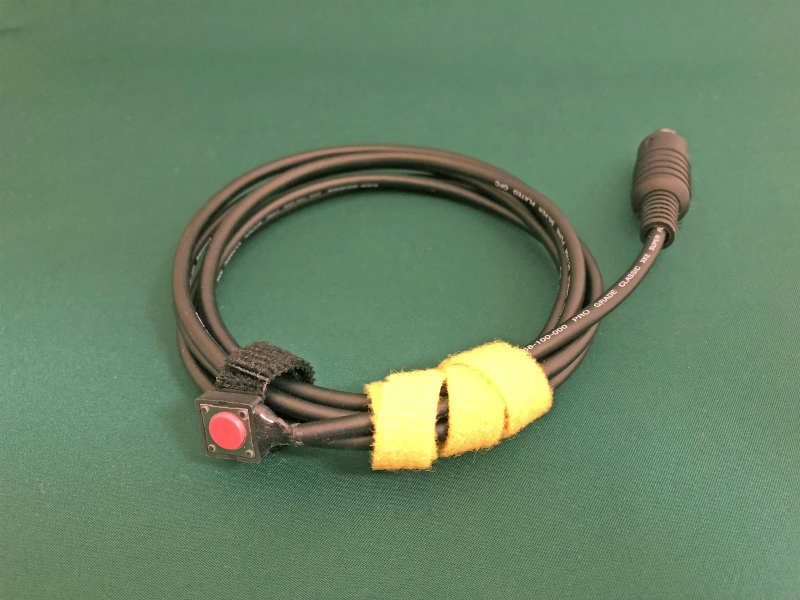

HSW-F1N 　　フットスイッチ

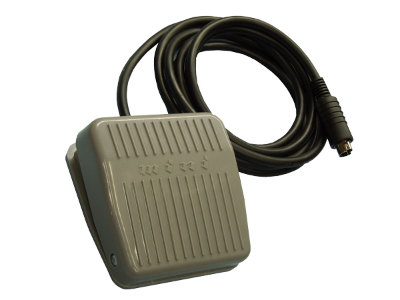

 一人で溶接を行う場合、溶接ペンを両手で握っているため、トリガースイッチを押すことが困難です。フットスイッチを本体リアパネルのコネクタに接続することにより、足でスポット溶接機をトリガーすることが可能になります。ケーブル長は1.5メートル、HSW-01A、HSW-02A用です。

注）HSW-03機は、フットスイッチを標準装備しています。（型番HSW-F3N）

HSW-PC１
　HSW-01A・02A用　パワーコントローラ

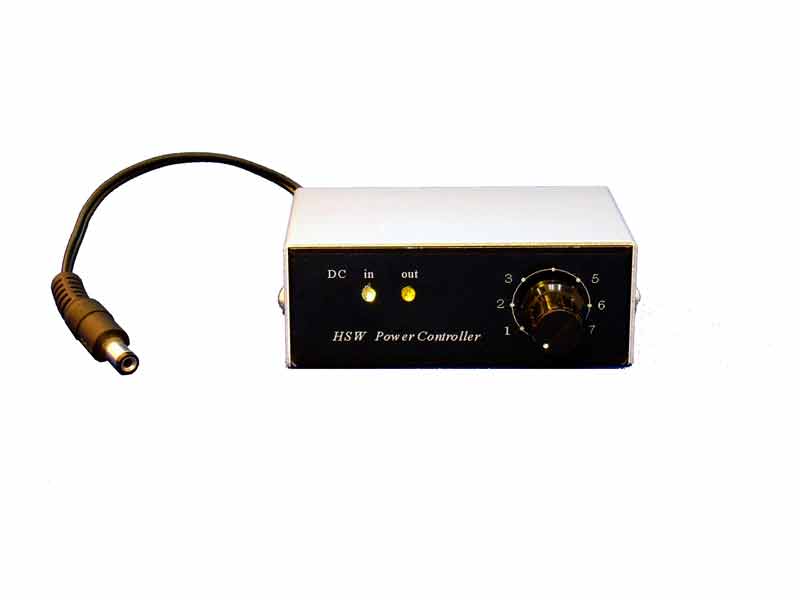

　HSWシリーズ用に設計された小型パワーコントローラです。 本機は、 スポット溶接機本体と電源アダプタの間に接続し、スポット溶接機に供給する電源電圧を調整することができます。
　通常の可変定電圧電源装置と異なり出力電圧を低下させた場合も、溶接機本体の電圧を速やかに低下させることができます。
これを利用する必要があるのは、ステンレス細線やメッシュ、熱電対などを溶接する際に、線材が溶断するために、パワーを絞り込む必要がある場合です。
　※HSW-03型機は、電圧調整機能を標準で装備するため、HSW-PC1は不要です。

【仕様】　
電源入力電圧 最大２５V
出力端子電圧 １．２Ｖ〜２２V（２４Ｖ入力時）
出力端子電流 最大３A以下
出力流入電流 最大５A以下（平均３W以下）
（ HSW-01A/02A溶接機に接続 ）
利用環境 室温０〜３５℃　湿度１０〜９０％
（結露しないこと）
本体寸法 ８０(W)×３０(H)×５０(D) mm
（突起物を除く）
コネクタ形状　内径：２．１ｍｍ・外径：５．５ｍｍ

　※ 本機は仕様のとおり、供給電圧を低下させパワーを制御します。　 従って、溶接機本体の能力の上限を拡張する働きはありません。

ポータブル電源　ＨＳＷ−ＢＰＳ

PSW-T1　精密溶接電極

　　精密 溶接電極PSW−T1は、心線径0.3mm以下の熱電対や細線などの溶接や、それらを顕微鏡の下で溶接する場合に最適な電極です。HSW-FB1平板電極の上にワークをを置いて写真のようにあてがいます。

　【使用例】　各種細線の溶接・熱電対
　写真はモリブデン部品と熱電対

※現在、受注生産品につきｅメールにてお問い合わせください。

熱電対用溶接ピンセット　HSW-TC1

HSW-TC1　熱電対用溶接ピンセット

　線材直径0.1mm以下の熱電対まで対応できる溶接ピンセットです。電極先端が細線を目視しやすいため、肉眼でも0.1mmと0.025mmアルメルクロメル熱電対が溶接可能です。

　【使用例】　アルメル・クロメル,
　　　　　銅・コンスタンタン熱電対

HSW-01A使用時パワーコントローラHSW-PC1必須　HSW-02A使用時もHSW-PC1使用を推奨

PSW-FTF　突き合わせ電極

　線材の木口部分の溶接や、リング溶接に利用します。直径0.5mmから2mm程度の線材の溶接に適しています。リング内径は3mm程度以上を対象としています。

HSW-03のダブルパルスモードもしくはシームモードでの利用をお勧めしています。

※本品は受注生産品につきｅメールにてお問い合わせください。

HSW-EB１　棒状電極　　

　HSWシリーズ溶接機用　棒状電極です。 溶接ペンの一方を外し、代わりに接続して用います。
作業性の向上と大電流による強力な溶接が得られます。押し当てて利用することもできます。

電極寸法　　１０mm角 , 長さ９８mm　
　　　材質　　 電気銅
取付ネジ　　Ｍ５　
　　　（外径５mm　HSWシリーズ共通）

HSW-FB２　平板電極　　

　HSWシリーズ溶接機用　平板電極です。 溶接ペンの一方を外し、代わりに接続して用います。
　ステンレスメッシュをローラ電極を用いて溶接する場合や、大きいワークを扱う場合に棒状電極では不安定な場合に用います。

電極寸法　　縦９０mm , 横１５０mm　,
　　　　　　　　厚さ２ｍｍ
　　　材質　　タフピッチ銅
取付ネジ　　Ｍ５　
　　　（外径５mm　HSWシリーズ共通）　

HSW-W2　溶接ピンセット　

　溶接物を上下から挟み込むピンセット状の電極です。薄板・線材料の溶接に用います。１２０ｍｍのフトコロと、５ｍｍの電極間距離を確保しています。接続部より溶接ペンを取り外して、溶接ピンセットを接続して利用します。
　※先端寸法図（参考値）

　【使用例】ステンレス円筒，ステンレス線(0.5mm)

PSW-P2　溶接ステッィク　　　
　難溶着・高操作性　溶接ペン 　

　HSW-01A/02Aに標準装備の溶接ペンに比べ、溶着しにくいクロム銅電極チップを装着しています。　
　 グリップ部の直径が11mmと太く、上部より力を加えることもできるため、安定した電極押下圧力が得られるため、操作性も格段に向上します。
　 電極チップを取り外し・交換可能な構造により、電極のメンテナンスも容易になります。

オプション・チップ
　・標準クロム銅チップ(全長35mm）
　・ロングクロム銅チップ（全長42mm）
　・メッシュ用クロム銅チップ（先端が平坦）
　・銀タングステンチップ

PSW-H2　ワンハンド電極　　
　難溶着性、片手操作電極

　ワークの片側からしか電極を当てることができない場合かつ、数�o程度の極めて短い距離に2本の電極を当てたい場合に用います。具体的には、基板へのリード線溶接を想定しています。電池タブの溶接では、ボタン電池のように小電流用途に適しています。2本の電極は、絶縁フィルムを挟んで3mmほどスライドしますので、両電極の押下圧力が自動的にバランスされます。電極の先端形状は、約1mm角になっていますので、用途に合わせて付属のヤスリにて整形してお使いください。※本品は受注生産品につきｅメールにてお問い合わせください。

タブ用ワンハンド電極　PSW-H3

PSW-H3　タブ用ワンハンド電極　　
　難溶着性、片手操作電極

　 バッテリータブ溶接における(1)電極を片手で保持でき(2)スプラッシュ発生の低減 を意図して開発いたしました。電極の押下圧力を自動的にバランスさせる設計により、両手で電極を保持していた場合に時折発生していた一方の電極の押下圧力不足によるスプラッシュ（火花）を大幅に減らすことができました。

PSW-R2　ローラー電極　　
　難溶着性、シーム溶接用電極

　金網、箔などの溶接でローラー電極をワークに接触させたまま動かせるので連続的な溶接作業ができます。電極にワークが溶着しにくいクロム銅を使用しております。
　 通常は写真のように銅板もしくはHSW-EB1棒状電極を下にしてワークを挟んで溶接しますが、棒状電極を押し当てて下になるワーク自身を電極にする方法もあります。　電極 交換用ローラ電極は、PSW-R2-C1です。

クリップ電極 HSW-CL1

HSW-CL1 　クリップ電極 　

　大きな筐体全体を電極としたい場合に利用します。２５mm程度まで挟むことができます。

　標準溶接ペン電極の一方を付け替えます。

　HSW-G１　保護眼鏡

　正常に溶接が行われている場合で、顔面までの距離が50cm程度確保されていれば、溶接時に発生する火花はそれほど危険ではありません。しかし、溶接ペン圧力が不足していたり、鉄やステンレスの溶接時には、火花となって素材の小片が飛び散ることがあります。このような状態から目を保護するために保護眼鏡を使用してください。

HSW-P1S　HSW-01A用溶接ペン
（HSW-01A本体に付属しています）

　溶接点から溶接ペンへの放熱が理想的に行われれば、溶接ペンがニッケル板に溶着してしまうことは少ないのですが、実際は溶接ペンの押下圧力の過不足により溶着してしまうことが頻繁に発生します。通常は、溶接ペン先のクリーニングにより回復させますが、使用頻度が高く、溶接ペンを交換する必要がある場合にご求めください。

HSW-P1N　02,03用溶接ペン
（HSW-02Aと03本体に付属の品）

　溶接点から溶接ペンへの放熱が理想的に行われれば、溶接ペンがニッケル板に溶着してしまうことは少ないのですが、実際は溶接ペンの押下圧力の不足により溶着してしまうことが頻繁に発生します。

通常は、溶接ペン先のクリーニングにより回復させますが、使用頻度が高く、溶接ペンを交換する必要がある場合にご求めください。

HSW-TC1W　熱電対用　
　　　　　　　銀・タングステン ピンセット

　HSW-TC1と同等の形状で、全材質を銀・タングステンにした溶接ピンセットです。銀・タングステンの使用により、銅・コンスタンタン熱電対を溶接する際に発生する、熱電対材のピンセットへの溶着を著しく減少させることができます。

HSW-01A使用時パワーコントローラHSW-PC1必須　HSW-02A使用時もHSW-PC1使用を推奨
