Al-Niクラッド材で可能になること



アルミ板にステンレスメッシュを溶接する

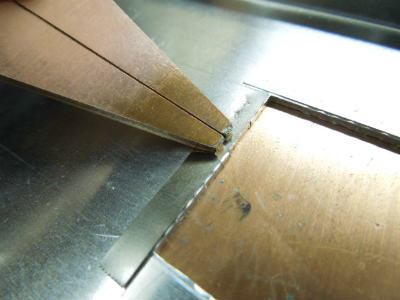

 アルミケースの開口部に設けた通気口に、ステンレスメッシュを溶接する例です。 1mm厚のアルミ板となると、SUSメッシュを溶接することはHSW-03機でも困難です。
 そこで、アルミ・ニッケル クラッド材を予めアルミパネルに溶接します。クラッド材はアルミ側はアルミパネル側にします。見えている面はニッケル側です。

 アルミパネルの表側に溶接痕が出ては困る場合や、塗装されている場合は、2本の電極をニッケル側から当てることで溶接が可能です。



【使用機器】
 HSW-03 溶接機
 HSW-FB2 平板電極
 PSW-P2 溶接スティック

【ワーク】
 1.0t アルミニウム板
 SUS 100メッシュ

【クラッド材】
HSW-AN40(0.1t,4.0w)

【設定】
 20V 10mS

【結果】 ◎

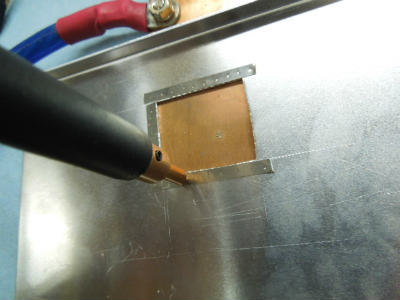

   SUSメッシュをアルミ・ニッケルクラッド材のニッケル側へ溶接します。




アルミ・ニッケルクラッド材の利用例

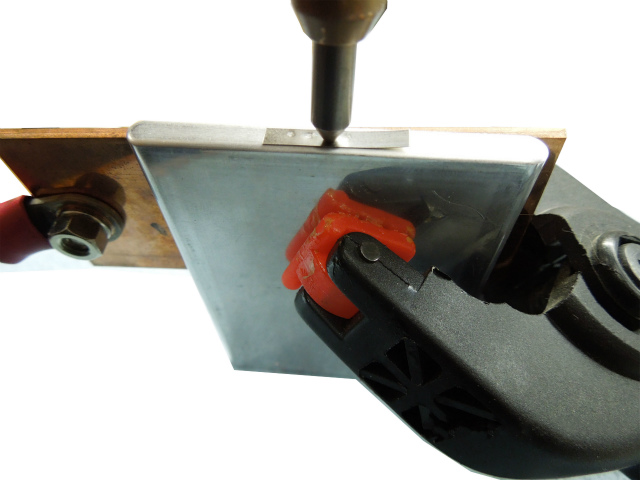

リチウム・イオン電池のアルミ外装にクラッド材を溶接する

 アルミ・ニッケルクラッド材を溶接することで、ニッケル部に半田付けしてリード線を引き出すことができます。 HSW-03にて +平板電極をアルミ外装に密着し、PSW-P2 溶接スティックを−極として 17V, 12mS にて溶接



アルミホイルにリード線を半田付けしシールド材に利用

 アルミ・ニッケルクラッド材をアルミホイルに溶接することで、ニッケル部に半田付けしてリード線を引き出すことができます。 詳細



リチウムイオン電池のアルミ箔リードを半田付け可能に

 アルミ・ニッケルクラッド材をリチウムイオン電池のアルミ箔リードに溶接することで、ニッケル部に半田付けすることができるようになります。 詳細










アルミ・ニッケルクラッド材について


価格と購入は こちら から

このページは準備中です。
